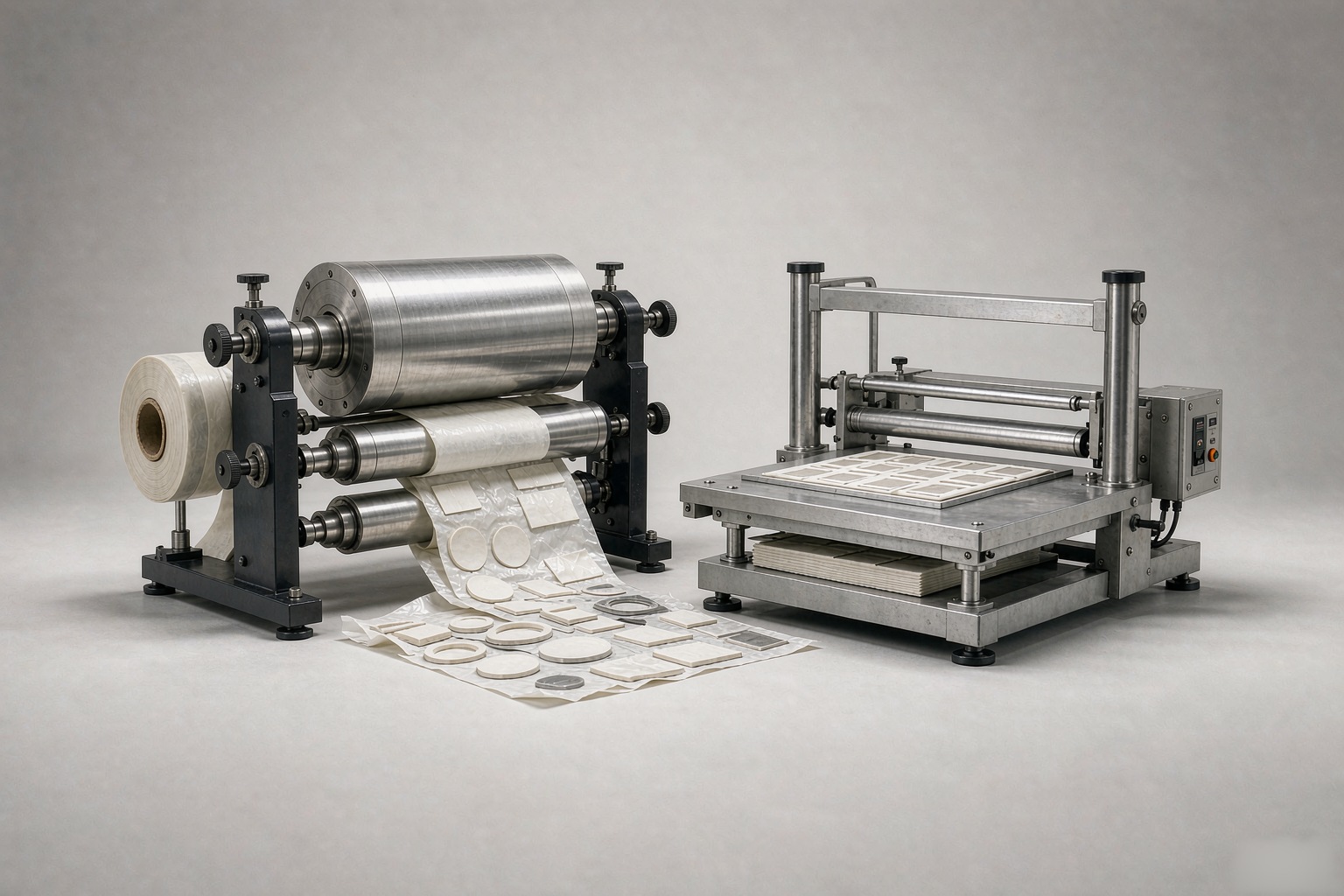

轮转模切和平板模切是将卷材或片材转变为成品粘合部件的两种转换方法。机械差异很简单：旋转压力机迫使卷材抵靠旋转的圆柱形模具，而平板压力机迫使卷材抵靠安装在压板上的平坦模具。这两个平台都不是普遍更好。旋转系统以速度和一致的配准奖励长时间、重复的运行。平板系统适合小批量、厚材料或刚性材料以及频繁的设计变更。选择错误的平台很少会在第一天就失败。它后来表现为永远不会摊销的模具成本、长期运行中漂移的公差或无法从衬里上干净地剥离的零件。本文解释了每种方法的工作原理、哪些因素应推动决策，以及如何在投入生产工具之前验证方法。
将平台与运行相匹配，而不是单独的部分。 圆压圆模切可以在大批量生产中摊销昂贵的圆柱形模具，而平板模切则可以降低小批量、原型和经常变化的设计的入门成本。
材料厚度和刚性设定了实用的上限。 薄膜和层压材料可以顺利地通过旋转压机，而厚泡沫、厚箔和堆叠结构通常在平板压板上更可靠地转换。
在切割钢材之前验证生产材料。 公差、衬垫释放和边缘质量取决于确切的粘合剂、面材和衬垫组合，因此批准来自实际生产库存的样品，而不是通用测试层压板。
两种方法都有相同的目标：通过层压材料的部分或全部层切割出定义的形状，而不损坏必须保持完整的层。形状来自模具，形成的切削刃反映了成品零件的轮廓。不同之处在于如何施加力以及如何将材料呈现给模具。
在旋转模切中，模具缠绕在滚筒上。当滚筒转动时，其刀片以受控压力接触移动的幅材并连续切割。该过程本质上是卷筒纸送料，这意味着材料从卷筒到达，成品零件以连续流的形式退出。由于旋转平稳且恒定，因此与反复冲击相比，切割动作对材料的作用更加温和，并且印刷、层压和切割位置之间的配准在很长的运行过程中保持稳定。
在平板模切中，模具是平的，压力机垂直闭合，就像冲压机一样。材料通常以片材或网状形式呈现，向前索引并在每次笔划时停止。每个周期都是一个离散事件，在行程底部有一个驻留。这种停留是有用的：它允许厚或致密的材料有时间和压力干净地剪切，并且它可以承受在连续旋转张力下扭曲的结构。
大多数的生产转换 工业胶带 都使用其中一个平台，一些供应商同时运行这两个平台，这样他们就可以将作业安排到适合几何形状和体积的方法。
这些机制决定了每个平台实际可以提供的内容，因此了解四个实际后果会有所帮助。
旋转模具是一个精密加工的圆柱体，这使得它成为更昂贵的工具。无论订单大小如何，该成本都是固定的，因此只有当数量足够大或程序足够长以将其分散到多个部分时才有意义。平板模具是一块平板，生产成本更低，更换速度更快。对于需求不确定的新零件，平板工具可以让您开始生产，而无需押注于预测。
旋转压力机连续运行，通常可以达到更高的线性速度，当程序需要数百万个小零件时，这一点很重要。平板压力机以离散冲程循环，因此每小时的吞吐量较低，尽管在厚材料上差距缩小，无论如何都必须降低旋转速度才能实现干净的切割。
由于旋转滚筒不间断地旋转，因此相对于印刷特征的切割位置沿整个卷材保持一致。当零件带有必须位于紧密窗口内的印刷图形、条形码或对齐特征时，这种稳定性会有所帮助。平板压力机也可以保持严格的公差，但重复的索引和停止运动会带来更多的位置变化机会，特别是在高冲程速率或弹性材料上。
连续旋转压力适合薄且尺寸稳定的卷材：PET 薄膜、纸衬里、薄泡沫和标准层压材料。平板压力适合厚的、致密的或多层的堆叠，其中材料需要停留时间来剪切并且冲程期间的压缩是可以容忍的。这是即使是大批量作业也被转移到平板上的最常见原因。
无论使用哪个平台，模具仅设定轮廓。成品部件在使用中的实际作用取决于胶带结构本身，这就是为什么 在锁定转换方法之前了解 一般胶带产品的构建方式是值得的。
按顺序处理这些因素。前两者通常会自行解决问题。
估计程序生命周期内的总零件数，而不是第一个订单。如果该计划将大批量运行多年，旋转刀具成本很快就会被吸收。如果需求是季节性的、实验性的或分散在多个零件号中，那么平板工具可以将不利因素控制在较小的范围内，并且可以让您在不取消气缸的情况下更改设计。
列出每一层：面材、粘合剂、衬里以及任何其他薄膜或泡沫。注意总厚度和每层的刚度。薄而柔韧的层压板非常适合旋转设备。厚泡沫、致密箔、厚纸板和堆叠结构通常在平板压板上的转换更可预测。
确定零件是否需要吻切（切断面材和粘合剂，但保持衬里完好无损）或直切（切断每一层）。旋转压力机广泛用于吻切，因为压力可以精确且连续地控制。在平板上切割厚厚的纸堆通常更容易，因为一次干净的动作即可提供全部冲程力。
具有精细内部特征的小零件的严格公差有利于旋转。非常大的零件、不寻常的轮廓以及具有深窄槽的设计可能有利于平板，在平板上可以生产大型平模，而无需将图案包裹在圆柱体上的几何限制。
考虑零件如何离开压力机。如果下游操作是基于卷筒纸的，例如在线层压、印刷或从卷筒上自动分配，则旋转自然会集成。如果零件是由板材手工组装或送入单张进纸流程，则平板输出匹配得更好。具有内部 定制模切 能力的供应商通常可以就哪种格式减少步骤之间的处理提出建议。
计算设计预计会改变多少次。旋转工具更换速度较慢且成本较高。平板工具更换速度更快，适合迭代开发、定制运行和具有频繁变体的程序。
纸面上做出的方法决定仍然需要物理确认。使用以下顺序可以降低批准无法满足您所需容差的平台的风险。
用数字定义需求。 记下零件尺寸、切割类型、公差限制、年产量以及任何打印到切割注册窗口。模糊的要求使得方法比较变得不可能。
确认生产物料堆放。 准确说出面材、粘合剂化学成分、衬里类型和厚度。当任何层发生变化时，转换行为也会发生变化。
在可行的情况下，从两种方法中索取样品。 在旋转和平板设备上切割相同的零件显示出边缘质量、衬里标记和尺寸一致性的真正差异。
根据要求测量样品。 检查尺寸、毛刺或边缘状况、粘合剂挤出、衬里完整性以及零件是否可以干净地脱模以便处理。
测试组装好的零件。 停留时间后的粘合力、剥离和剪切性能属于胶带结构，但不良的切割可能会减少粘合面积或损坏边缘。在实际基材上进行验证。
进行生产长度的试验。 短样本可以隐藏漂移。运行足够长的时间以揭示工具磨损、套准偏移或衬管拉伸的试验给出了更可靠的答案。
批准并保留参考样品。 保留来自可接受方法的签名物理样本。它成为来料检验的基线。
任何更改后重新验证。 新的粘合剂、衬里、面材供应商或涂层可能会改变材料的切割方式，因此应重新审视批准的方法。
记录试验期间的温度、压力、速度和工具状况使结果具有可重复性。通用测试层压板无法证明您的生产堆栈的任何情况。
因素 | 圆压圆模切 | 平板模切 |
|---|---|---|
切割机构 | 旋转圆柱形模具施加连续压力 | 平模在带有驻留装置的压板上垂直闭合 |
进料 | 从卷筒纸进给 | 单张纸或以离散笔画索引的卷筒纸 |
典型的最佳体积拟合 | 大容量、长时间运行的程序 | 中低产量、原型、试运行 |
模具成本 | 更高，因为模具是机加工的圆柱体 | 较低，因为模具是平板 |
工装更换 | 更慢且成本更高 | 更快更便宜 |
吞吐量 | 更高线速度，连续输出 | 每小时较低，受心搏频率限制 |
注册稳定性 | 在长跑中非常一致 | 很好，索引带来的位置变化更多 |
材料厚度和刚性 | 最适合薄、柔韧、尺寸稳定的纤维网 | 可承受厚、致密或多层堆叠 |
零件几何形状 | 适合具有精细内部细节的小零件 | 适合大尺寸和不寻常的轮廓 |
设计变更灵活性 | 受模具成本和交货时间的限制 | 高，支持频繁变体 |
大多数模切问题都源于方法和材料之间的不匹配，或者源于从未在生产条件下确认的规格。
较低的单价报价假定模具成本在整个批量中摊销。如果实际订单低于预测，每个零件的有效成本就会急剧上升。在订购气缸之前，需要仔细检查体积假设。
在旋转设备上高速运行致密泡沫或重型多层泡沫通常会产生不完整的切割、撕裂的边缘或粘合剂污迹。降低速度可能会有所帮助，但更清洁的解决方案通常是将作业转移到平板上。
如果模头压力太深，则衬里会被划伤，并且卷筒可能会在分配过程中破裂。如果压力太小，零件就会粘在一起并导致下游堵塞。对于某些衬垫和粘合剂组合，这两种故障之间的窗口比其他组合更窄，这就是为什么必须同时验证衬垫选择和切割深度的原因。
如果不能有效地剥离、定向或分配，完美切割的零件仍然可能在生产中失败。小零件的自动送料，或用于电气组件的胶带转换（例如 电气绝缘胶带 应用），对衬垫释放和零件稳定性提出了特定要求，这些要求应在工具切割之前定义。
手工切割或小批量样品看起来与生产输出相同，同时隐藏了仅在数千次循环后才会出现的工具磨损、套准漂移或衬里拉伸。试验长度应反映实际运行情况。
由于面材硬度、压力下粘合剂流动或衬里释放特性，看起来相同的两个层压板可能会以不同的方式切割。使用转换器检查完整的 标签面材和衬纸 结构可以避免大规模出现意外。
答案揭示了供应商是否能够真正支持您的零件，或者只是引用它。
对于本卷和材料，您推荐哪个平台，为什么？
适用的模具成本是多少？如果产量低于预期，模具成本会如何变化？
在生产材料上测量的这种特定结构可以承受多大的公差？
您能提供按照推荐方法从我们的实际库存中切割的样品吗？
如何控制吻切深度以使内衬保持完好无损？
如果设计改变，转换时间和成本是多少？
您可以提供哪些下游进料格式，例如卷材、片材或预切零件？
在投入生产之前，如何验证新的粘合剂、衬里或面材？
还可以提供供应商 应用工程支持的 通常会在流程的早期阶段标记材料或处理风险，此时更改仍然便宜。
以书面形式确认总程序量、切割类型、公差限制和进给格式。
记录准确的材料堆栈，包括面材、粘合剂化学、衬里和卡尺。
向供应商可以提供的旋转式和平板式设备索取比较样品。
在真实基材上测试成品部件，包括停留时间后的附着力和组装过程中的处理。
批准生产长度试验，保留参考样品，并在任何材料或供应商变更后重新验证。
答：圆压圆模切通常可以达到更高的线速度，因为滚筒连续转动，因此通常每小时可以在薄而稳定的卷材上生产更多的零件。在厚或致密的材料上，优势会缩小，因为必须降低旋转速度才能实现干净的切割。在这些结构上，平板模切在吞吐量方面具有竞争力，同时提供更好的边缘质量。正确的比较使用您的实际材料和零件几何形状，而不是一般的速度数据。
答：平板模切通常是风险较低的起点。该工具成本更低，变化更快，因此您可以开始生产、收集实际需求数据并修改设计，而无需注销昂贵的气缸。一旦体积确定并且设计稳定，将零件转移到旋转工具上就变得更容易证明是合理的。许多项目正是遵循这条从原型到大批量生产的路径。
答：当压力机、模具和材料正确匹配时，两个平台都可以保持严格的公差。旋转往往可以在长版印刷过程中更一致地保持套准，因为运动永不停息，这在切割必须与印刷特征对齐时很有帮助。平板压力机可以实现类似的尺寸精度，但由于重复分度而引入更多的位置变化。始终确认您的特定结构的公差能力，而不是依赖一般声明。
答：根据切割后发生的情况来决定。如果零件将从卷筒中分配并且衬里必须保持完整，则需要仅切断面材和粘合剂的吻切。如果成品零件作为单独的零件离开压力机，则需要进行贯穿切割来切断每一层。告诉您的加工商下游设备需要哪种格式，因为该选择会影响模具设计和切割方法。
答：总厚度和层刚度最重要。薄、柔韧、尺寸稳定的卷材（如 PET 薄膜和标准纸衬纸）可以很好地输送到旋转设备上。厚泡沫、致密箔、厚板和多层堆叠通常在平板平台上切割更可靠，其中行程可以在停留时提供全部力量。压力下的粘合剂流动和衬垫释放特性也会影响边缘质量以及零件是否能干净地剥离。
答：批准足以涵盖您在生产中预期的变化范围。这意味着来自实际生产材料堆栈的样品，在推荐的平台上切割，根据您书面的公差极限进行测量，并在真实基板上组装后进行测试。单个样品很少会暴露工具磨损或套准漂移。在可能的情况下，进行足够长的试验，以揭示数千次循环后过程的行为，然后保留签名的参考样本。
答：无论哪种方式都会产生一些成本，但影响因平台而异。平板模具更便宜且更换速度更快，因此更容易吸收设计变更。旋转工具可能需要新的气缸或进行修改，这需要更长的时间并且成本更高。如果您预计会出现频繁的变型，请提前讨论，因为即使在产量较高的情况下，它也可以将建议转向平板式。记录预期的设计路线图有助于加工商相应地规划工具。
